Пластины плоские стеклянные пи-80
- Промышленное оборудование

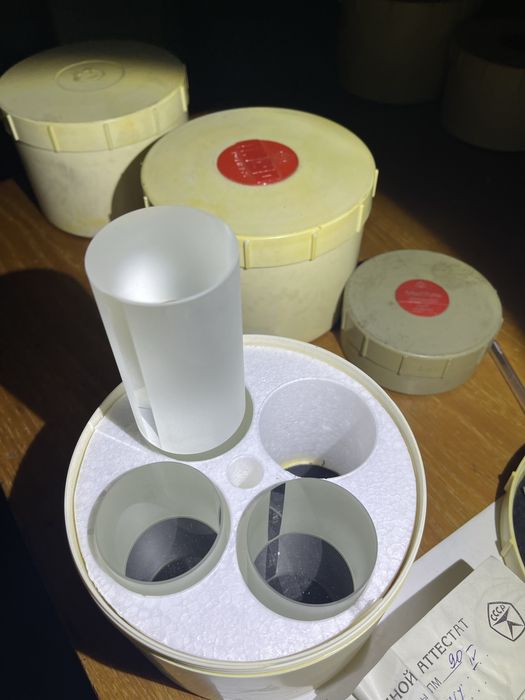

Пластины плоскопаралельные стеклянные ПИ 80 калибровка УкрЦСМ
Пластины плоские стеклянные ПИ 80 поверенные в УкрЦСМ ГОСТ 2923-75 по 2 классуЦена калибровки в УкрЦСМ 1200 гривен.Пластины применяются для поверки плоскостности измерительных поверхностей концевых мер, калибров, микрометров, измерительных приборов и инструментов.Пластины плоские стеклянные предназначены для проверки интерференционными методами притираемости и плоскостности измерительных плоскостей плоскопараллельных концевых мер длины, калибров, измерительных приборов и инструментов. Пластины получили широкое применение в инструментальной промышленности, в станкостроении, приборостроении, машиностроении и многих других отраслях промышленности. Пластины выпускаются двух типов: нижние и верхние. Нижние (опорные) пластины применяются для проверки притираемости и плоскостности измерительных поверхностей концевых мер длины, калибров, измерительных приборов и инструментов. Верхние пластины применяются для измерения плоскопараллельных концевых мер длины техническим интерференционным методом.Пластины изготавливаются из оптического стекла в форме прямых цилиндров с плоскими торцовыми поверхностями, которые являются рабочими.Пластины применяются для притирания к ним плоскопараллельных концевых мер длины при интерференционных измерениях, а также для поверки плоскостности измерительных поверхностей концевых мер, калибров, микрометров, измерительных приборов и инструментов.Методика поверки пластин производится по ГОСТ 8.215-76диаметры нижних пластинмм60, 80, 100, 120диаметр верхних пластинмм60отклонение рабочих поверхностей от плоскостности пластин 2 класса точности:ПИ60, ПИ60В, ПИ80, ПИ100-0,3 интерференционной полосыПИ120-0,4 интерференционной полосыместные отклонения от плоскостности рабочей поверхности, не более:для нижних пластин-0,1 интерференционной полосыдля верхних пластин-0,3 интерференционной полосы пластинагабаритные размеры (мм)масса (кг)ПИ60D60x200,143ПИ60ВD60x40x200,136ПИ80D80x250,253ПИ100D100x250,395ПИ120D120x300,569
Пластины плоские стеклянные ПМ40 ГОСТ 1121 калибровка УкрЦСМ
Пластины плоские стеклянные ПМ40 ГОСТ1121-75Цена калибровки в УкрЦСМ 1200 гривен.Пластины стеклянные предназначены для проверки интерференционным методом плоскостности и взаимной параллельности поверхностей микрометров и скобПластины плоско-параллельные стеклянные предназначены для проверки интерференционным методом плоскостности и взаимной параллельности поверхностей микрометров и скоб. Пластины получили широкое применение в инструментальной промышленности, в станкостроении, приборостроении, машиностроении и многих других отраслях промышленности. Для проверки микрометров с разными пределами измерений пластины изготавливаются четырех типоразмеров: ПМ15, ПМ40, ПМ65, ПМ90. Пластины каждого типоразмера комплектуются по 4 штуки в 6 наборах. пластинаОтклонение от взаимной параллельности измерительных плоскостей пластин, не более (мкм)габаритные размеры (мм)масса пластин (кг)ПМ150,6D30x150,027ПМ400,8D30x400,073ПМ650,8D40x650,209ПМ901,0D50x900,450Отклонение от плоскостности измерительных плоскостей, не более ±0,1 мкм.Методика поверки пластин производится по ГОСТ 8.215-76
